scanLAB

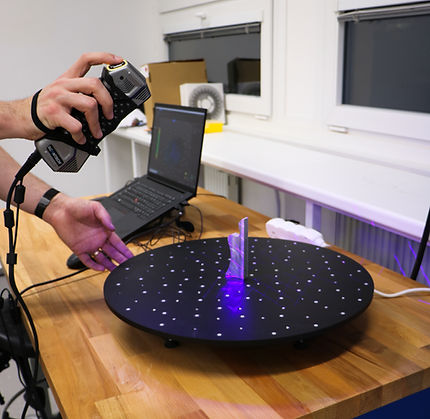

Ve scanLABu najdeš ruční laserový 3D skener SimScan 22 od firmy Scantech. Ten můžeš použít pro naskenování a tím pádem převedení do digitální podoby malých, ale i větších objektů. Výhoda skeneru je jeho jednoduché ovládání a schopnost naskenovat i lesklé a tvarově složité díly. Jak skener správně nastavit a používat se naučíš v rámci školení, případně ti poradí GURU.

Dále, pro pokročilé uživatele, je k dispozici DIC systém Dantec Dynamics Q-400. Je to optický systém se dvěma kamerami a světelným zdrojem a nejčastěji se využívá pro analýzu materiálu ve spojení s trhačkou (která je součástí advancedLABu). Dá se ale využít třeba i na analýzy vibrací nebo deformací pod zatížením. Školení a podporu ti poskytne GURU.

PARAMETRY LASEROVÉHO 3D SKENERU

Skenovací objem:

650 x 550 x 550 mm

Měřící vzdálenost:

300 mm

Rozlišení:

až 0,02 mm

Objemová přesnost:

0,015 mm + 0,035 mm/m

Počet laserových křížů:

Rychlost skenování:

1 250 000 bodů/s

Výstupní formáty:

.stl, .obj, .ply, .asc a další

PARAMETRY DIC SYSTÉMU

Kamery:

2x 5Mpx kamery Baumer, 77 fps

Objektivy:

2x 23 mm, 2x 50 mm

Světelný zdroj:

červené LED světlo, nastavitelná intenzita

Datalogger:

5x GigE, Trigger in/out, Sync in/out, Analog and Digital output

NTB se softwarem:

Istra 4D pro měření a vyhodnocení

PRAVIDLA A NÁVODY

ScanViewer User Manual

SIMSCAN User Manual
